離心泵的基本構造基本都是由以下全部或者部分部件組成的，分別是：葉輪，泵體，泵蓋，擋水圈，泵軸，軸承，密封環，填料函(機械軸封)，軸向力平衡裝置等，如圖所示，結合實驗原理，葉片相當于木棒，泵殼相當于水桶，人力則為電動機的電力所代替。

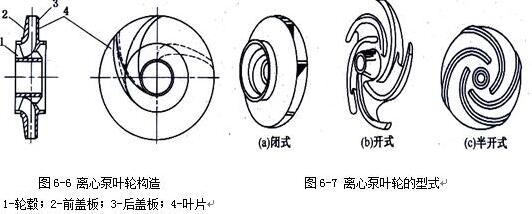

　　????1、 葉輪是離心泵的核心部分，它轉速高輸出力大，葉輪分類如下圖示

　　下圖為閉式葉輪實物圖：

　　下圖為半開式樣葉輪：

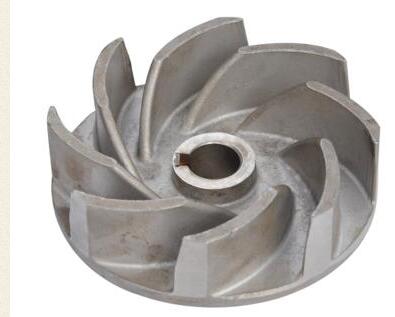

　　下圖為開式葉輪實物圖：

　　2、 泵體也稱泵殼，它是水泵的主體。起到支撐固定作用，并與安裝軸承的托架相連接。

　 3.泵軸的作用是借聯軸器和電動機相連接，將電動機的轉矩傳給葉輪，所以它是傳遞機械能的主要部件

　　4、 密封環又稱減漏環。

　　下圖為密封環實物圖：

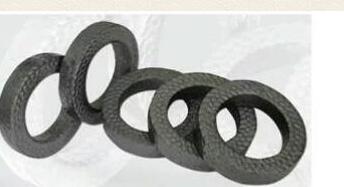

　　5、 填料密封或者機械軸封

　　填料密封結構簡單、價格便宜、維修方便。但泄漏量大、功耗損失大。因此填料密封用于輸送一般介質，如水等;一般不適用于石油及化工介質，特別是不能用在貴重、易爆和有毒介質中。

　　機械密封(也稱端面密封)的密封效果好，泄漏量很小，壽命長，但價格貴，加工安裝維修保養比一般密封要求高。

　　?下圖為機械密封?：

　　6、軸向力平衡裝置，在離心泵運行過程中，由于液體是在低壓下進入葉輪，而在高壓下流出，使葉輪兩側所受壓力不等，產生了指向入口方向的軸向推力，會引起轉子發生軸向竄動，產生磨損和振動，因此應設置軸向推力軸承，以便平衡軸向力.
